5G基站建設方案之智慧用電解決方案（一）
對于 5G 基站建設而言，無論是設備功率大幅提高的宏基站，還是數量眾多的小微基站，均需要低壓配電系統進行供電。從目前三大運營商的規劃看，由于未來較長時間內將是 4G+5G 兩張網并存運行，使得基站配電系統將主要來自于新建，而不是在現有 4G基站供電系統重復利用，這也就意味著在 5G基站主建設期，將帶來超過百億的低壓電器增量需求。
成熟的5G基站方案介紹
基站設備的內部結構主要包含：BBU、RRU、射頻（RF）單元、功率放大（PA）、主電源、天線接口、散熱系統等。
典型基站設備布置
數字DRRU
數字DRRU具有安裝簡單快捷，設備投資較低，載頻資源利用率高等特點及功能；DRRU產品由一個近端和一個遠端組成。近端機把基站發送過來的射頻信號轉變?yōu)楣庑盘柡笸ㄟ^光纖傳送給遠端機;遠端機再把近端機送來的下行光信號轉變?yōu)樯漕l信號并進行信號濾波、放大、控制后最終通過重發天線發射出去，同時把移動終端發射出來的上行信號通過遠端機轉變?yōu)楣庑盘柡笸ㄟ^光纖傳送給近端機，并由近端機轉變?yōu)樯漕l信號并對其信號進行濾波、放大控制，最終通過直接耦合發送給基站。所以，確保整體配電箱體內部設備的正常運作、快速反應、實時監測等功能將影響著5G基站最后的效用，電力的管理與投用后的現實問題解決能力至關重要。智慧用電方案的硬性技術需求（硬件）
1.本機設計為輸入1路220V單相市電，輸出分配2路；輸入開關為物聯網自動重合閘開關，手動合閘后，電源即分配到兩路輸出，確認負載接線正確即可合閘供電。配合手機APP和電腦WEB可遠程控制輸入開關的分閘，同時遠程監測電路狀態。
2.實物展示
3.物聯網重合閘技術需求（必需品）
電源輸入可選配設置獨立的過流、短路、漏電保護的32A自動重合閘斷路器，采用執行器+執行斷路器的方式實現；產品具備自動重合閘和定時控制功能。
具體要求如下：
當被保護線路趨于短路，而產生大于3.0倍額定電流時，斷路器立即切斷該線路。
當被保護線路負載增大，而產生大于1.2倍額定電流時，斷路器在按GB10963.1規定的時間內切斷該線路。
當被保護線路漏電流大于30mA時，斷路器在0.1s內切斷該線路。
斷路器斷開后，設備將重合閘5次，時間依次為60秒，180秒，300秒，600秒，1200秒，若合閘保持時間超過1分鐘，設備將已重合閘次數清零，重新開始計算已重合閘次數自動重合閘；檢測后端負載故障時，則根據事先預設的時間間隔和重合閘次數進行合閘檢測；如故障一直存在，達到規定重合閘次數后，則禁止斷路器再合閘。
自動模式下過載、短路、漏電跳閘后，可自動重合閘；并具備安全掛鎖，保證設備線路檢修的控制安全。
（6）遠程控制接口：
具備RS485控制端口，可以接收上行控制指令執行分合閘動作。（7）同時具備機械式裝置式輸出斷路器分、合閘狀態，分?jǐn)嗄芰Υ笥?KA。符合IEC/EN?60898?和?IEC/EN?60947-2標準。
（8）狀態指示燈雙色LED指示燈：
分閘成功或者鎖定狀態紅色燈長亮；合閘成功綠色燈長亮。 （9）產品具備定時控制功能：
設備在分合設置分合時間點，自動啟動分合閘流程，在線路保護狀態監測正常的情況下，進行定時分合閘操作。（10）定時遠程配置功能：
產品具備RS485接口（箱體內應預留物聯網傳輸模塊安裝位置，后續可根據實際應用需要，配置物聯網傳輸模塊），可通過遠程服務器配置定時控制邏輯，在保障通信正常的前提下，實現對空閑基站供電的定時分閘或合閘控制，降低能耗。（11）定時時間要求：
定時周期安裝每天（2~24點）為一個周期，定時精度1分鐘。智慧用電方案的運維監管需求（軟件）

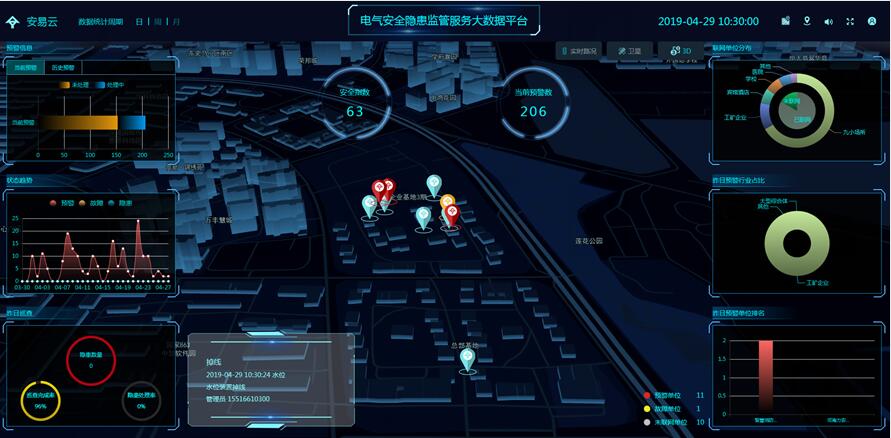

1.通過APP，智慧用電數據云服務平臺實現基站的集中管理；獨立監測，報警處理，以及維修、遠端管理。
2.監測DRRU設備工作狀態；及時發現故障設備；設定設備正常運行的最小功率，一旦用電功率小于設定值既判斷為設備出現故障，并報警體推送信息給運維監管部門，及時查看并維護。3.5G基站片區設備運營分析管理：
片區設備整體管理，后臺監管運行狀態，是否在線、維修、報警狀態；支持季度，年度用電數據對比；箱體用電對比，具體線路用電數據查看；實時查看故障，報警信息；以及維修人員處理結果信息；定時重啟，斷電后自啟動，單獨電箱的控制等。
4.用電異常報警：
12種用電異常以及歷史報警記錄查詢；支持查詢實時報警和歷史報警。支持查詢溫度報警、線路短路、線路漏電、電壓過低、電壓過高、過流異常、開關異常、維修模式、最大功率、最小功率、漏電異常、斷零異常、缺相異常、三相不平衡等報警記錄的查詢。
5.實時數據查詢：
6.維修模式：
當設備處于故障狀態需要維修時，可以通過本地?cái)嚅_設備，系統默認設備處于維修狀態，無法遠端開啟；確保維修人員人身安全。7.漏電自檢功能：
可設定排程每月定時進行漏電自檢，主動監測，確保產品用電安全。8.數據繼承功能：
維修和更換斷路器后，斷路器統計的用電量能在新的斷路器上設置繼承，數據不丟失，持續為管理作出保障。智慧用電解決方案在5G基站建設中，扮演者一個能源保障者的角色，它既可以滿足復雜的現實場景，也可以預警、分析以及判斷設備運行狀態，確?；究梢院芎玫倪\(yùn)轉，為5G建設提提供有力支持。
